IH型化工離心泵是單級單吸（軸向吸入）懸臂式離心泵，供輸送不含固體顆粒具有腐蝕性、粘度類似水的液體。其標記、額定性能和尺寸等效采用國際標準ISO2858，具有性能范圍廣、效率高、“三化”水平高和維修方便等特點，其效率比F型泵平均提高5%，是國家推廣的節能產品。

IH型化工離心泵與介質接觸的部件常用0Cr18Ni9,1Cr18Ni9,0Cr18Ni9Ti,1Cr18Ni9Ti,0Cr18Ni12Mo2Ti,40Cr, 蒙乃爾,1Cr18Ni12Mo2Ti,Ti(鈦), 00Cr17Ni12Mo2Ti,哈氏B合金,0Cr25Ni20,F5系列合金,20合金鋼, 0Cr25Ni6Mo3Cu2Mn2Si等材質，軸封采用機械密封、動力密封及填料密封,用戶可以根據實際工況選定。

應用：適用于化工、石油、冶金、電力、造紙、食品、制藥、環保、廢水處理和合成纖維等行業用于輸送各種腐蝕的或不允許污染的類似于水的介質。

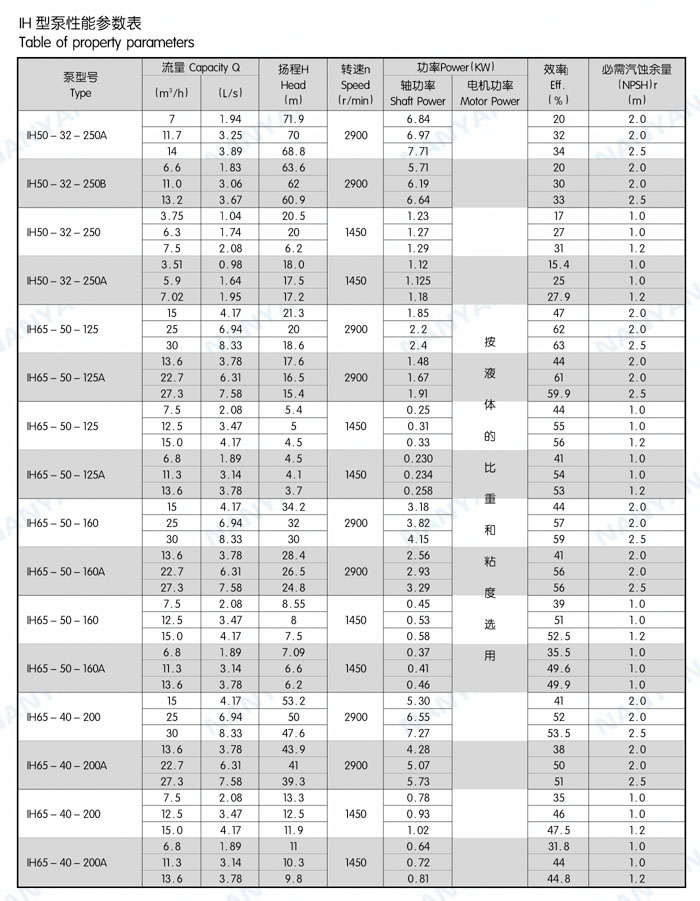

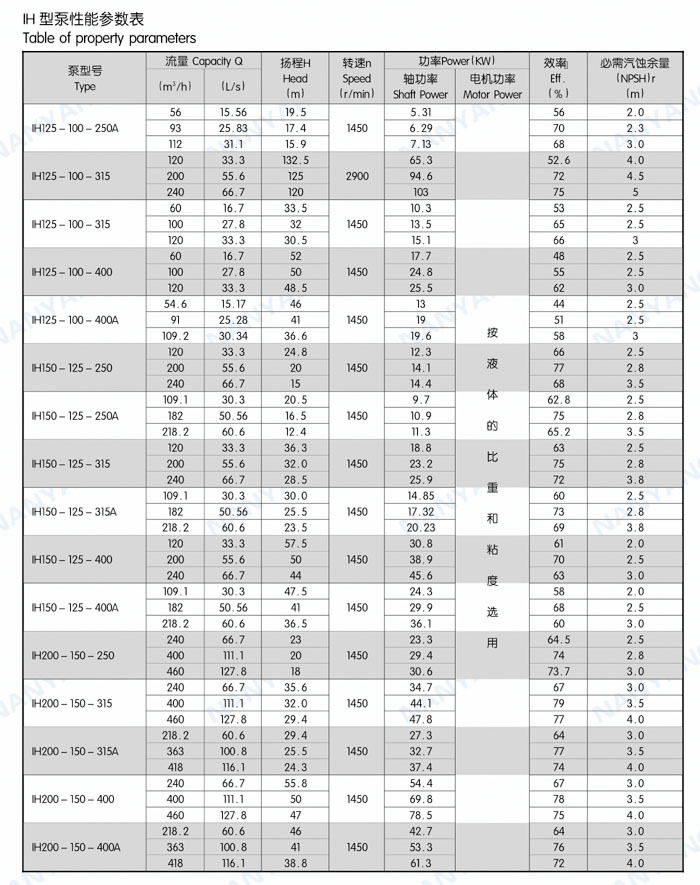

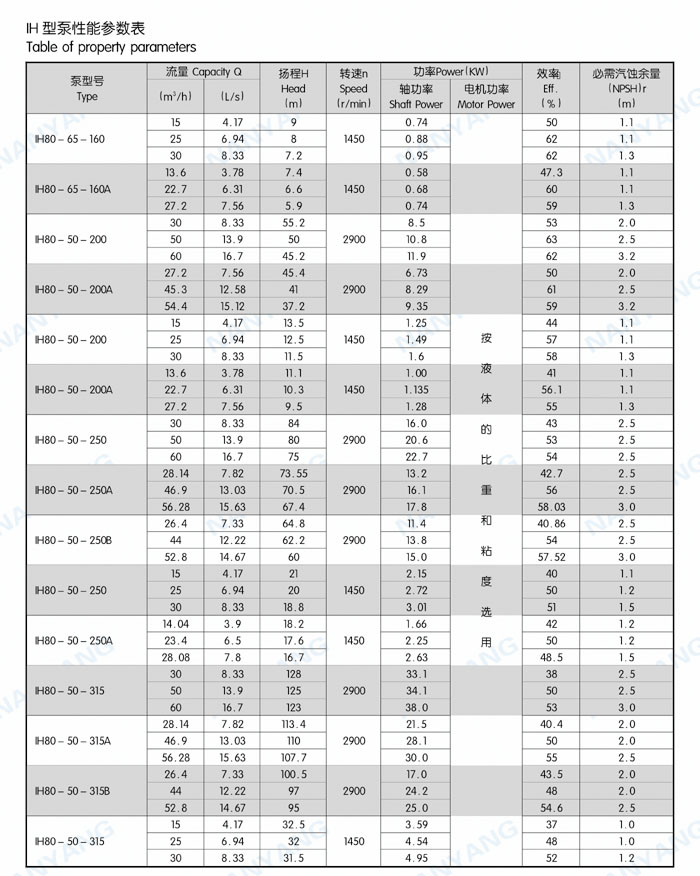

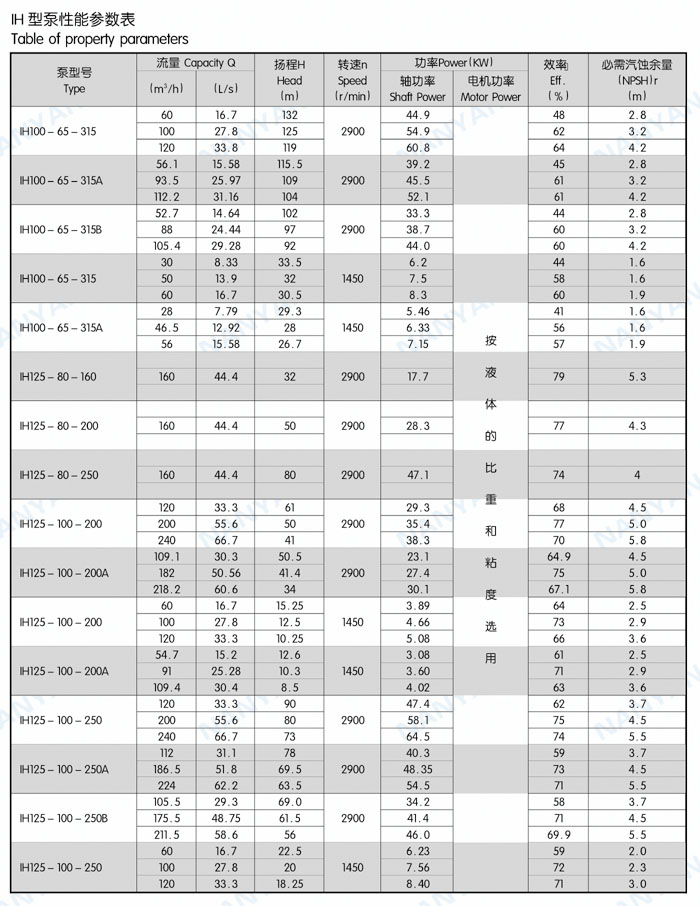

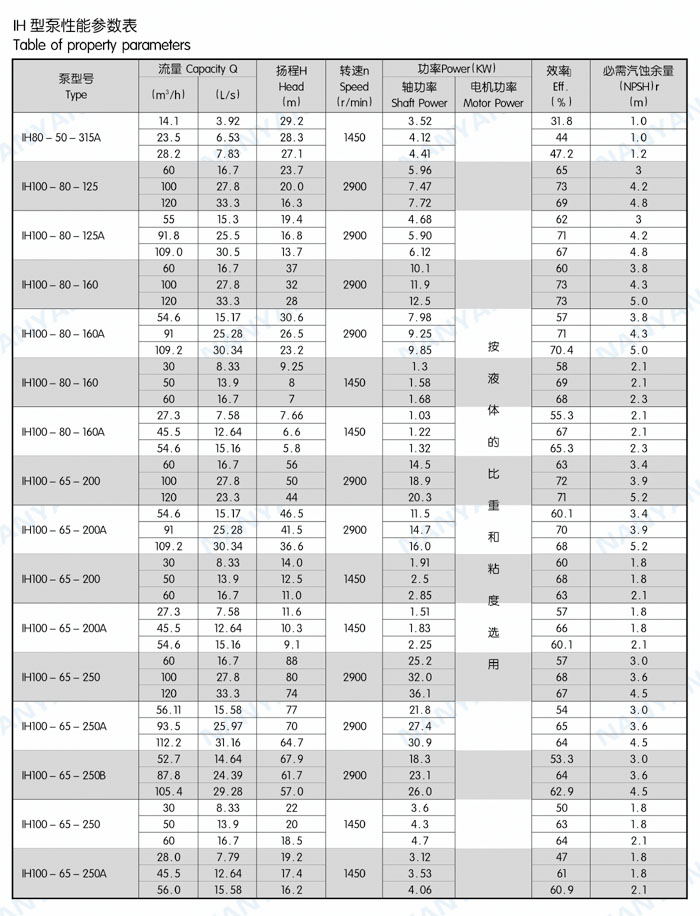

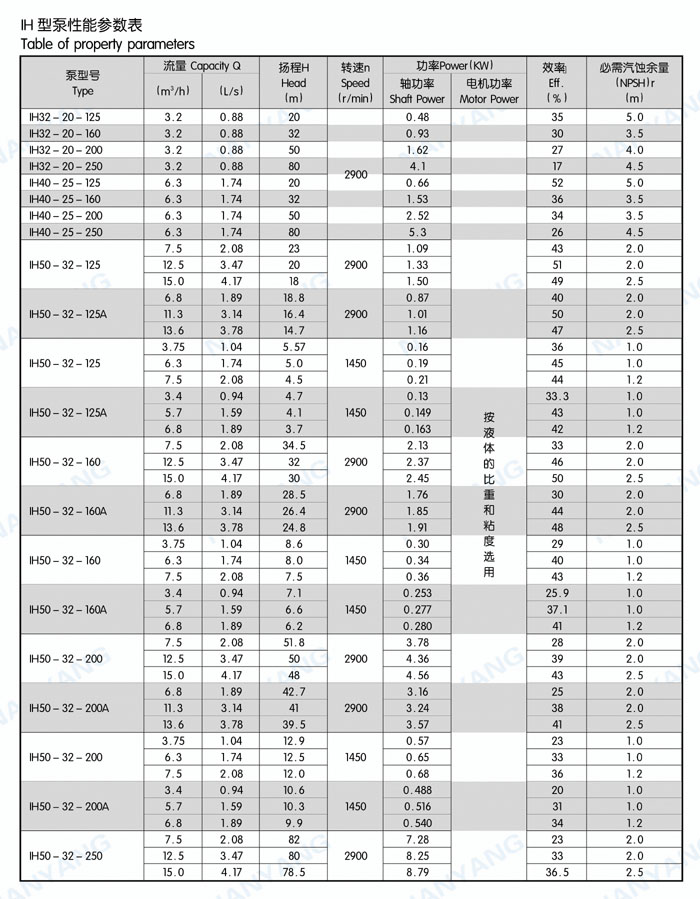

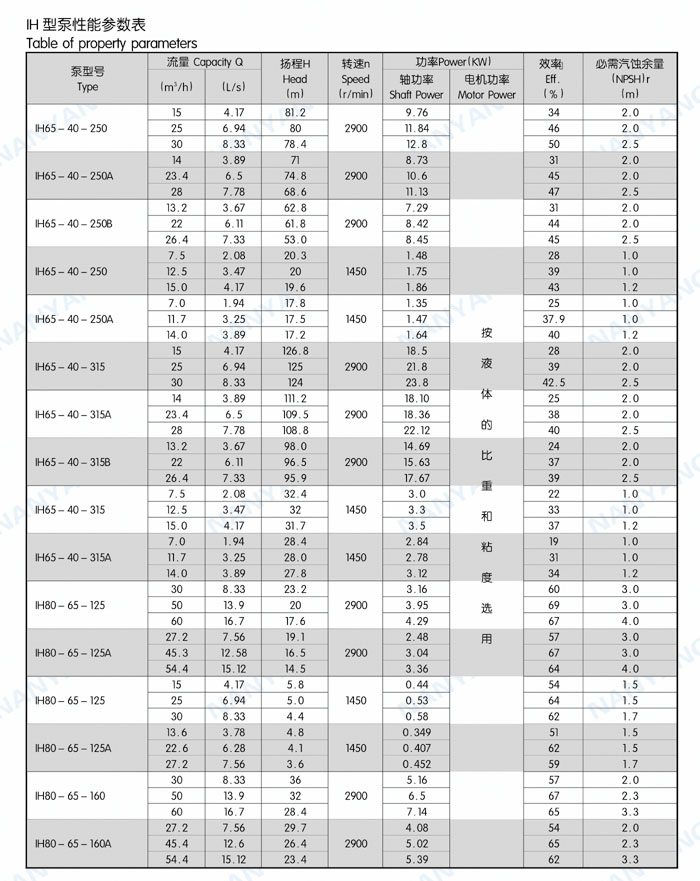

性能范圍：

流量Q        0.3~400m³/h

揚程H        5~125m

進口直徑DN   32~200mm

工作壓力      ~1.6MPa

設計溫度      ~120℃

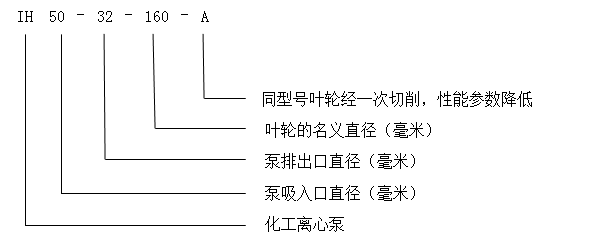

泵型號意義說明：

結構特點：IH系列泵為腳支撐，可以承受來自外界載荷直接傳給基礎。軸承潤滑方式為稀油潤滑，由恒位油杯控制油位，充分保證軸承在良好潤滑狀態下工作，使軸承具有較好的使用壽命。葉輪為閉式葉輪，由背葉片或平衡孔平衡軸向力，殘余軸向力由軸承平衡。軸封根據使用情況的不同，可采用動力密封、單端面機械密封、雙端面機械密封、串聯式機械密封，可以采用內沖洗、自沖洗、外沖洗對機械密封進行沖洗和冷卻。軸承深溝球軸承、圓柱滾子軸承和角接觸球軸承，分別配有輕軸和重軸，以滿足不同載荷的需要。IH系列40多種泵只需6種軸承架，通用性強標準化程度高，且結構緊湊合理，外觀質量好。泵的聯軸器為爪型、柱銷型、膜片型等供用戶選擇。膜片可分裝式，維修時無須拆卸管路和電機，可自由拆卸軸承架、軸、密封箱體、葉輪組件等。泵的入口法蘭水平吸入，出口法蘭垂直向上。從電機端看，泵軸順時針旋轉。
