簡介：

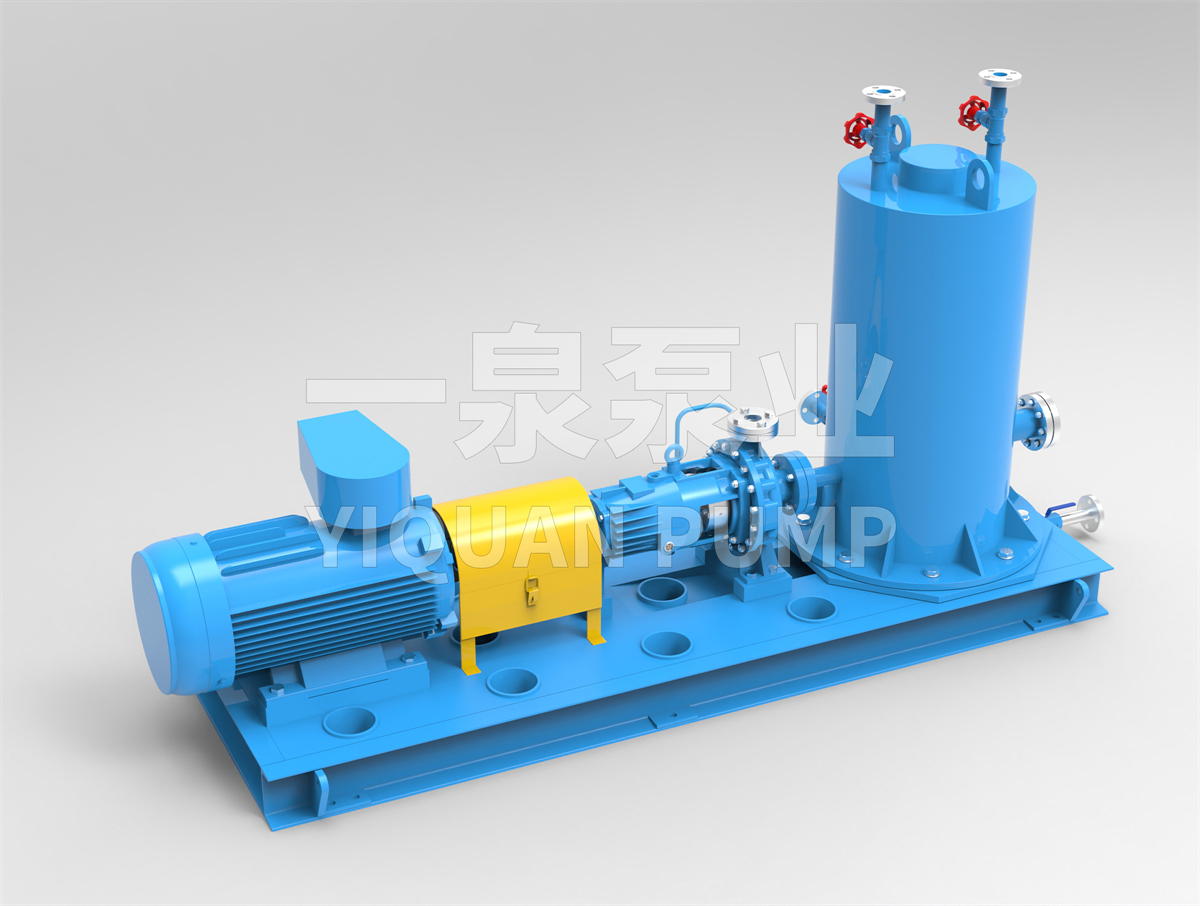

簡介：ZA型石油化工流程泵是根據API610和VDMA24297規范設計的，適合輸送各種溫度和濃度的酸、鹽溶液、液態石油化工產品、有機化合物、其他有腐蝕性的原料和產品等。

ZA型石油化工流程泵與介質接觸的部件常用0Cr18Ni9,1Cr18Ni9,0Cr18Ni9Ti,1Cr18Ni9Ti,0Cr18Ni12Mo2Ti,40Cr, 蒙乃爾,1Cr18Ni12Mo2Ti,Ti(鈦), 00Cr17Ni12Mo2Ti,哈氏B合金,0Cr25Ni20,F5系列合金,20合金鋼, 0Cr25Ni6Mo3Cu2Mn2Si等材質，軸封采用機械密封,用戶可以根據實際工況選定。

應用：煉油廠、石油化學工業、煤加工工業和低溫工程；

化學工業、造紙、紙漿液、制糖業和普通流程工業；

供水廠、海水淡化廠；

供暖和空氣調節系統；

發電廠；

環境保護工程；

船舶及海上工業。

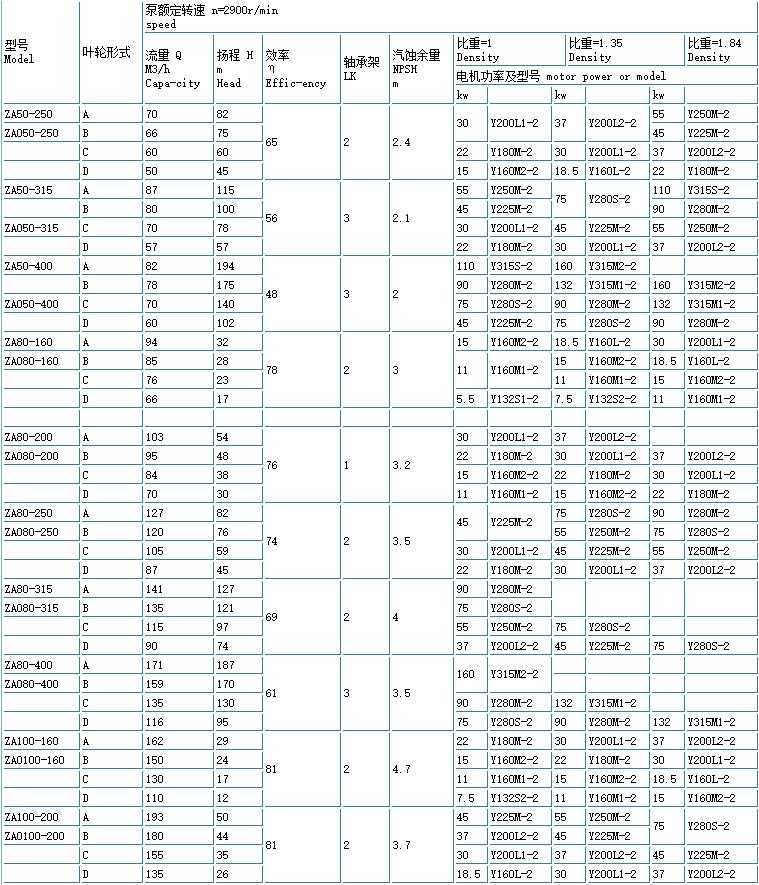

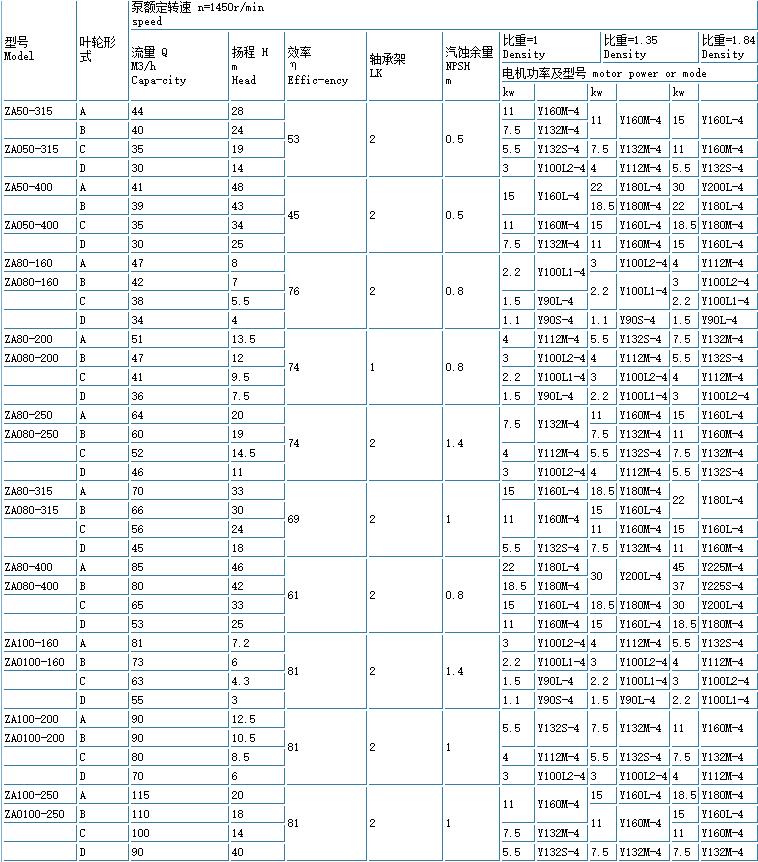

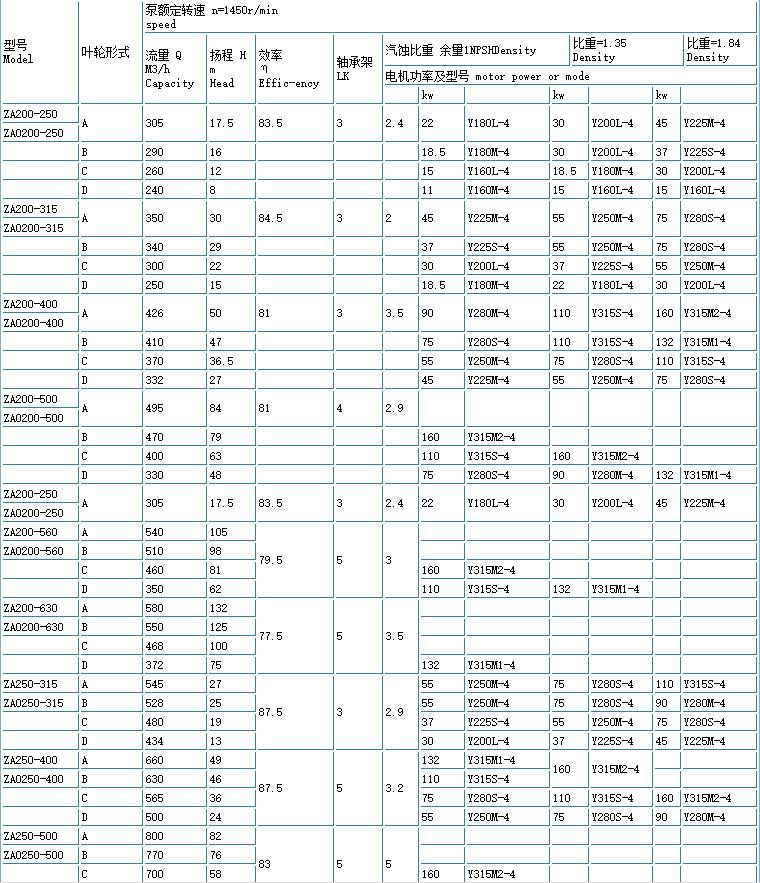

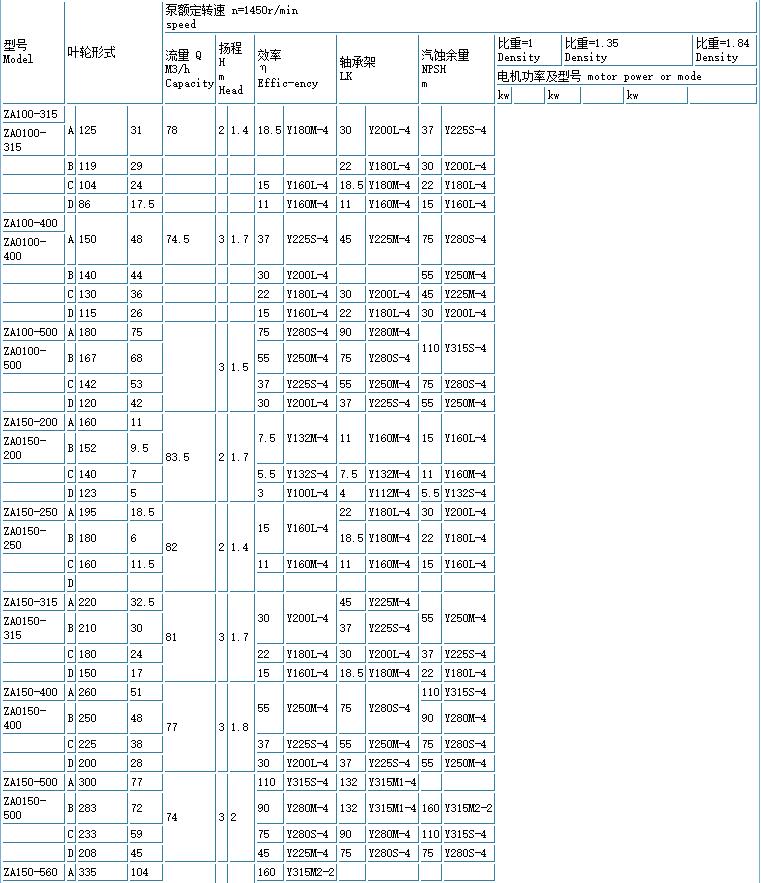

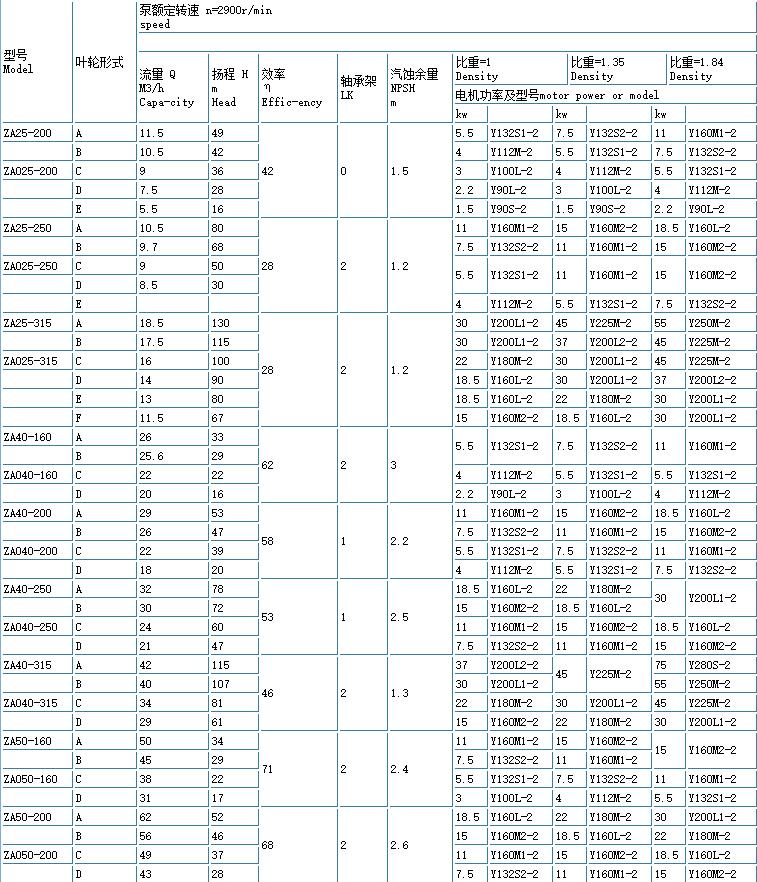

性能范圍：流量Q        3~2600m3/h

      揚程H        4~250m

      出口直徑DN   25~400mm

        工作壓力      ~5.0MPa

        工作溫度     -80~450℃

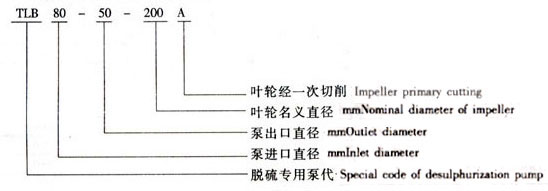

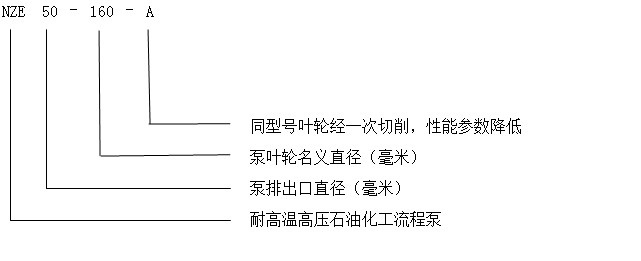

泵型號意義說明：

結構特點：

結構特點：該泵為單級、臥式徑向剖分蝸殼泵，泵體為中xin支撐；單吸徑向葉輪，軸向吸入，徑向排出；軸封采用單端面或雙端面機械密封，并配有冷卻、沖洗或密封系統；從電機端看泵為順時針轉動。具體結構特點如下：

1、按照API610標準設計，采用組件裝配，聯軸器帶加長段；保證執行流程工業的結構和維修標準，拆裝泵時無須拆下管道和電機，易于拆裝，便于維修。

2、泵體管徑大，徑向力小，軸撓度?。还軆?nèi)流速小，振動小，噪音低；管道結構簡單，承載力好；泵體無須支架，不會斷裂，壽命長。

3、葉輪為閉式或開式。閉式葉輪對工況適應性強，效率高，汽蝕余量低；開式葉輪適用于輸送汽液兩相流和含固體顆粒濃度大的液體。

4、泵蓋上帶有冷卻和加熱軸承箱體的結構，軸封有填料密封和機械密封兩種類型。

5、整體重型軸承支架帶散熱片，同軸度好，穩定性高，剛性好，撓度小，不增加軸承溫度。

用戶使用時應嚴格注意

一、            應往軸承箱內加注潤滑油，油量應控制于油窗中間水平面。

二、            開車前用手盤動聯軸器，有無在安裝過程中產生卡死現象如有碰擦異常應予消除。

三、            起動前先接通冷卻沖洗液，停車時應先停車再關閉冷卻沖洗液。

四、            冷卻沖洗液必須是干凈的不結垢的軟水，因此對新安裝的管路和儲蓄罐應沖洗干凈。防止有固體物質進入機械密封影響密封效果和壽命。易結垢的水質會堵塞冷卻沖洗液通路。同樣會影響密封的使用效果和壽命。

五、            用冷凝水作密封沖洗液效果是理想的，溫度<85℃。

六、            冷卻沖洗液的壓力為0.1~0.3MPa，流量為0.63m3/h，流量過小會影響密封的使用壽命。

故障排除方法和訂貨須知

訂貨須知

    輸送介質性質

泵的性能參數                  液體名稱、成份

流量                                               使用溫度及溫度變化范圍

揚程                           粘度

進口壓力                       比重

出口壓力                       飽和蒸汽壓力（在使用溫度下）

NPSHa值                       濃度

                                PH值

泵的結構                       所含固體顆粒名稱、大小、比重、含量

泵過流部分材料                                有無析出結晶

密封形式                        電動機

出口方向                        形式、轉速、電壓、周波

口徑                            備件、特殊附件

法蘭規格                        特殊要求
