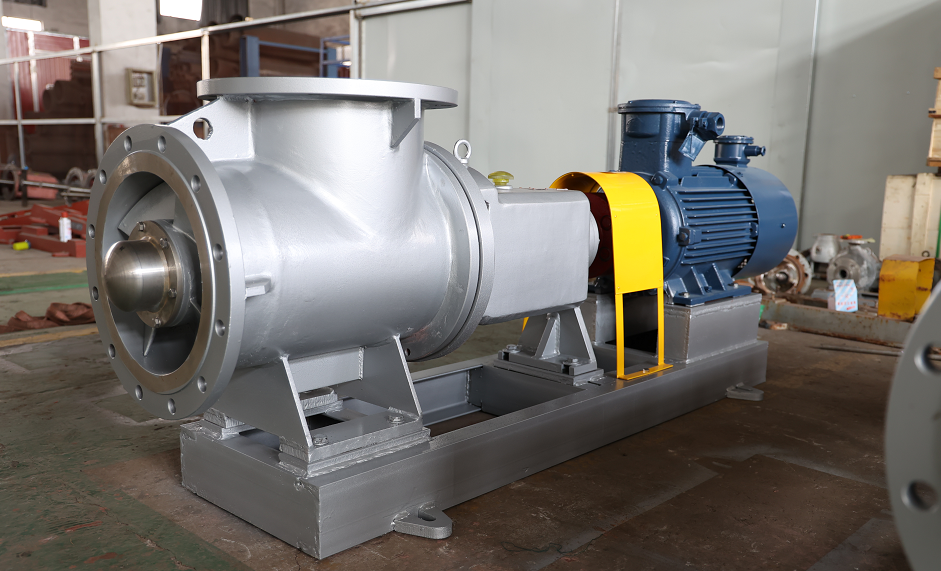

適用范圍：本廠生產FJX強制循環泵現已用于:隔膜法燒堿、磷酸、真空制鹽、乳酸、乳酸鈣、氧化鋁、鈦白粉、氧化鈣、氯化銨、氧酸鈉、制糖、熔鹽、造紙、廢水等行業的蒸發、濃縮、冷卻，為提高設備生產力，增加換熱器的傳熱系數作強制循環用。

安裝位置：地面基礎(可根據用戶需要配置彈性支座)直接懸掛於蒸發器上。

泵形式：立式、臥式。

傳動方式：直聯傳動、 皮帶傳動、液力偶合、萬向節傳動。

密封結構：組合式機械密封、填料密封。

泵體制造方式：鑄造、焊接。

性能范圍：流量: 150-12000m3/h，揚程: 2-5m，工作壓力: 0.1-0.7MPa.G，工作溫度: -20C-250C

安裝步驟：

1. 安裝前應檢查基礎尺寸，位置、表面狀態。標高是否符合設計要求，否則進行修理?；A面要打麻面，井澆濕。

2. 清除地腳螺栓預留孔內的積水和雜物。將地腳螺栓插入底座的螺栓孔內，放上墊圈，初步擰緊螺母，將泵機組放在基礎上，在底座與基礎之間用不同厚度的鋼墊片將泵調平。底座與基礎之間應留出一-定的灌漿空隙，用水平儀在泵水平法蘭面的軸向、垂直于軸向和垂直法蘭面上進行檢查，其最大允許偏差為0.1mm/m。

3. 用高標號混凝土澆灌地腳螺栓孔，待混凝土凝固后（至少48小時）擰緊地腳螺栓的螺母，再檢查水平度。垂直度，并校正之。

4. 按循環泵安裝圈，向底座內灌混凝士，應將底座整個空間填滿到與槽鋼底座的表面齊平，槽鋼四周也灌混凝土，使整個鋼底座埋入二次灌漿層中。

5. 安裝電機滑軌和電動機。電動機軸線與泵軸線的平行度偏差(0.5mm/m),通電檢查電機的轉向是否與泵安裝圖一致， 裝上皮帶輪，并固定牢固，直聯式傳動應檢查兩聯軸器是否平直。

6. 三角皮帶內周長應選配，同一泵上各根三角皮帶的內周長誤差應小于0.2%，用鋼直尺檢查，大小皮帶輪的外側端面應在同平面上，軸向位移量不應大于0.5mm。

7、按泵安裝圖連接各輔助管線(軸封箱處的內沖洗管，冷凝水進口和出口管、軸封漏液排放管，軸承座冷卻水進口和出口管)，并配置壓力表，流量計和截止閥。

8、除使用懸掛式和彈簧底座的泵外，與泵進出口相連接的蒸發器循環管上應設置波形膨脹節。根據蒸發室主支座底面到泵接口法蘭的高度，循環泵材料的熱膨脹系數，蒸發器最高工作溫度與泵安裝溫度之差計算熱膨脹量。按JBI21- -83“波形膨脹節"標準選取膨脹節的直徑、公稱壓力和波數。查表得出蒸發器運行時作用于泵進出口法蘭上的熱膨脹力。

9.立式(L型)泵進入液面的深度不能小于規定要求，否則泵將無法正常進行(本規定系按20個清水制定)。

10.立式(L型)泵安裝時保證泵軸與水平的垂直度誤差<003mm/m。
